Fiche technique

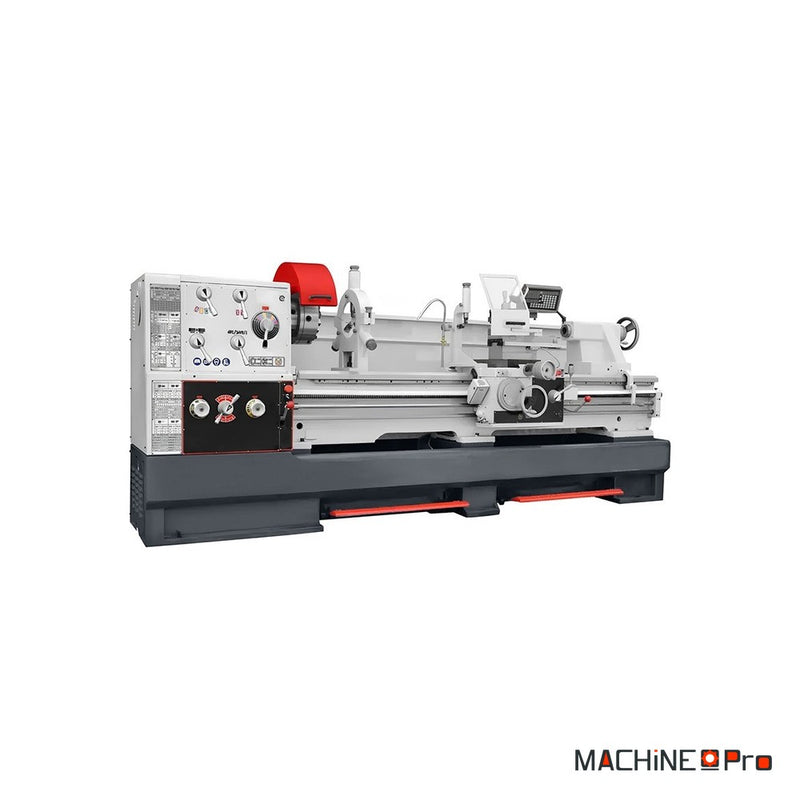

Tour à métaux universel à frein électromagnétique CORMAK 660x2000
Réf. CORMAK-1429
Le tour à métaux universel CORMAK 660x2000 est un tour conventionnel industriel à usage intensif, conçu pour l'usinage précis des métaux dans les unités de fabrication, les salles d'outillage et les ateliers de maintenance. Son banc massif trempé et son moteur de broche de 7,5 kW lui apportent stabilité, répétabilité dimensionnelle et longue durée de vie. Il réalise le tournage extérieur et intérieur, le tournage conique, les filetages métriques, en pouces, modulaires et au pas diamétral, le perçage, le brochage et le polissage. Le diamètre de tournage atteint 660 mm au-dessus du banc et 885 mm une fois le pont amovible retiré, pour une distance entre pointes de 2000 mm. La broche à nez D1-8 offre un passage de 105 mm et 12 vitesses de 25 à 1500 tr/min. Un frein électromagnétique au pied arrête le tour rapidement et la visualisation numérique 3 axes est fournie.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Diamètre de tournage au-dessus du banc | Ø 660 mm |
| Diamètre de tournage au-dessus du chariot transversal | Ø 455 mm |
| Partie rompue : diamètre × largeur | 885 × 170 mm |
| Hauteur de pointe | 330 mm |
| Distance entre pointes | 2000 mm |
| Largeur du banc | 350 mm |
| Section maximale de l'outil | 25 × 25 mm |
| Course totale du chariot transversal | 355 mm |
| Course totale du chariot supérieur | 130 mm |
| Passage de broche | Ø 105 mm |
| Nez de broche | D1-8 |
| Cône de broche | Ø 113 mm (1:20) |
| Vitesses de broche | 12 vitesses, de 25 à 1500 tr/min |
| Vis-mère : diamètre × pas | Ø 40 mm × 6 mm |
| Filetages en pouces | 60 pas, de 2 à 112 filets par pouce |
| Filetages métriques | 47 pas, de 0,2 à 14 mm |
| Filetages au pas diamétral | 50 pas, de 4 à 112 DP |
| Filetages modulaires | 39 pas, de 0,1 à 7 MP |
| Avances longitudinales | 35 avances, de 0,059 à 1,646 mm/tr |
| Avances transversales | 35 avances, de 0,020 à 0,573 mm/tr |
| Fourreau de contre-pointe | Course totale 180 mm, diamètre Ø 75 mm, cône Morse 5 |
| Moteur de broche | 7,5 kW (10 ch), triphasé |
| Moteur de la pompe d'arrosage | 0,1 kW (1/8 ch) |
| Encombrement d'installation (L × l × H) | 3340 × 1150 × 1510 mm |
| Dimensions de l'emballage (L × l × H) | 3400 × 1150 × 1820 mm |
| Poids | 3200 kg |
| Équipement standard | Visualisation 3 axes, mandrin 3 mors 315 mm, mandrin 4 mors 400 mm, plateau 400 mm, lunettes fixe et à suivre, système d'arrosage et éclairage de travail et déclaration de conformité CE |
