Fiche technique

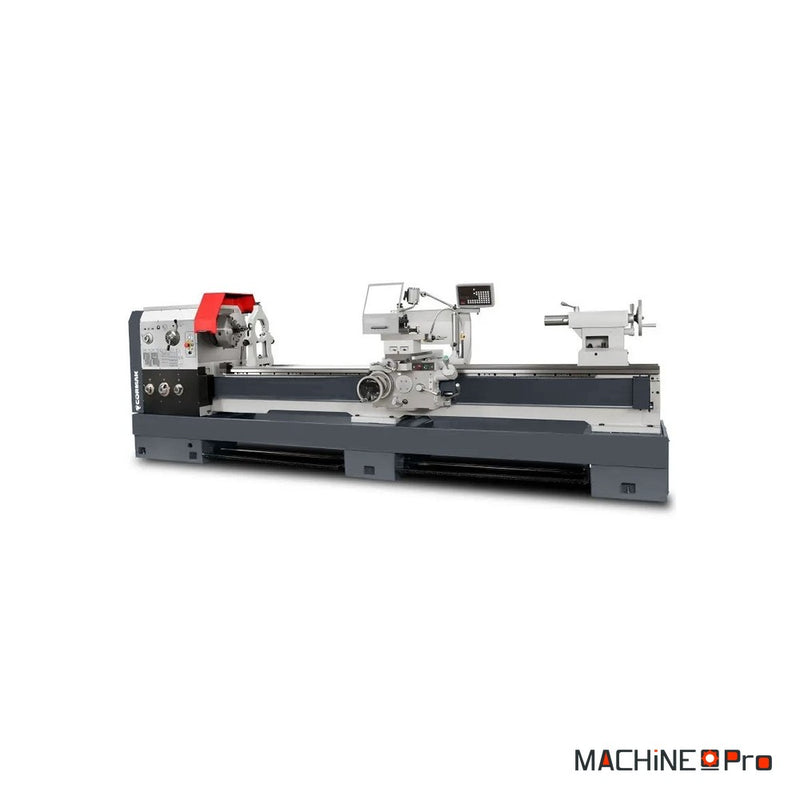

Tour à métaux universel CORMAK GOLIAT 660x1500
Réf. GOLIAT 660x1500
Le tour à métaux universel CORMAK GOLIAT 660x1500 est un tour conventionnel robuste et performant destiné aux applications industrielles professionnelles. Il s'adresse aux entreprises de travail des métaux en production unitaire ou en petite série, à l'industrie mécanique, aux services de maintenance, aux ateliers qui usinent arbres, douilles et brides, ainsi qu'aux universités techniques et centres de formation. Il convient partout où fiabilité, précision et usinage de grandes pièces sont demandés. Le diamètre de tournage atteint 660 mm au-dessus du banc et 900 mm dans la partie rompue, pour une distance entre pointes de 1500 mm. La broche à nez D1-8 offre un passage de 105 mm, adapté aux arbres et tubes de grand diamètre, et tourne de 26 à 1700 tr/min. Le moteur principal développe 7,5 kW. Le banc de 400 mm est trempé par induction et la visualisation numérique 3 axes est fournie.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Diamètre de tournage au-dessus du banc | 660 mm |
| Diamètre de tournage au-dessus du chariot | 440 mm |
| Diamètre de tournage dans la partie rompue | 900 mm |
| Longueur de tournage dans la partie rompue | 250 mm |
| Distance entre pointes | 1500 mm |
| Banc | Trempé par induction |
| Largeur du banc | 400 mm |
| Diamètre du mandrin | 315 mm |
| Passage de broche | 105 mm |
| Nez de broche | D1-8 |
| Cône de broche | Ø 113 mm (1:20) / Morse 5 (MT5) |
| Vitesses de broche | De 26 à 1700 tr/min |
| Section maximale de l'outil | 25 × 25 mm |
| Avances longitudinales | De 0,044 à 1,48 mm/tr |
| Avances transversales | De 0,022 à 0,74 mm/tr |
| Filetages métriques | De 0,45 à 120 mm |
| Filetages en pouces | De 7/16 à 80 filets par pouce |
| Filetages modulaires | De 0,25 à 60 MP |
| Filetages au pas diamétral | De 7/8 à 160 DP |
| Avance rapide | Longitudinale 4,2 m/min, transversale 1,9 m/min |
| Fourreau de contre-pointe | Diamètre 90 mm, course 235 mm, cône Morse 5 (MT5) |
| Puissance du moteur principal | 7,5 kW |
| Puissance de la pompe d'arrosage | 0,1 kW |
| Dimensions (L × l × H) | 3710 × 1135 × 1440 mm |
| Poids net | 3600 kg |
| Équipement standard | Mandrin 3 mors, mandrin 4 mors, plateau, lunette fixe, lunette à suivre, visualisation 3 axes, douille de réduction de broche, pointe fixe, roues de change, système d'arrosage, éclairage halogène 24V, indicateur de filetage, jeu d'outils, déclaration de conformité CE |
