Fiche technique

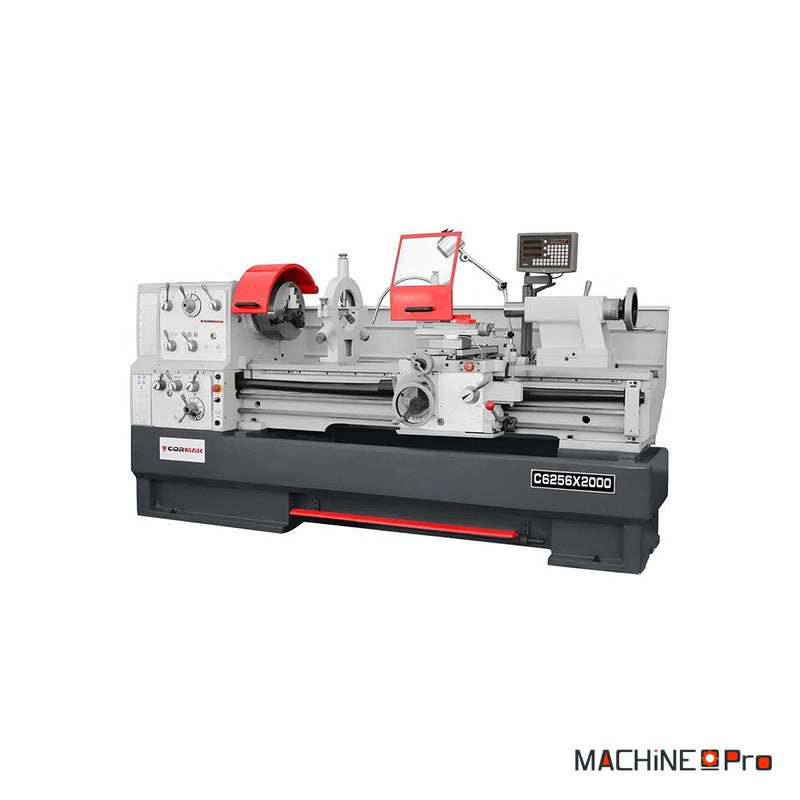

Tour à métaux universel CORMAK 560x2000
Réf. CORMAK-1232
Le tour à métaux universel CORMAK 560x2000 est un tour conventionnel durable conçu pour un usage professionnel dans l'industrie mécanique, les salles d'outillage et les ateliers de maintenance. Sa structure massive en fonte, son grand diamètre de tournage et son passage de broche de 103 mm permettent d'usiner efficacement une large variété de pièces. Il réalise l'ébauche et la finition, les filetages métriques, en pouces, modulaires et au pas diamétral, le perçage, l'alésage ainsi que le tournage conique et le dressage. Le diamètre de tournage atteint 560 mm au-dessus du banc et 785 mm au-dessus du rompu, pour une distance entre pointes de 2000 mm. La broche D1-8 Camlock tourne de 25 à 1600 tr/min sur 12 vitesses. Le moteur principal développe 7,5 / 9 kW en S1/S6. Les avances rapides longitudinale et transversale et la visualisation numérique 3 axes font partie de l'équipement standard.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Distance entre pointes | 2000 mm |
| Hauteur de pointe | 280 mm |
| Diamètre de tournage au-dessus du banc | 560 mm |
| Diamètre de tournage au-dessus du rompu | 785 mm |
| Diamètre de tournage au-dessus du chariot transversal | 355 mm |
| Largeur du banc | 350 mm |
| Passage de broche | 103 mm |
| Nez de broche | D1-8 Camlock |
| Vitesses de broche | 12 vitesses, de 25 à 1600 tr/min |
| Section maximale de l'outil | 25 × 25 mm |
| Avances longitudinales | 35 avances, de 0,059 à 1,64 mm/tr |
| Avances transversales | 35 avances, de 0,020 à 0,573 mm/tr |
| Filetages métriques | 47 pas, de 0,2 à 14 mm |
| Filetages en pouces | 60 pas, de 2 à 112 filets par pouce |
| Filetages modulaires | 39 pas, de 0,1 à 7 MP |
| Filetages au pas diamétral | 50 pas, de 4 à 112 DP |
| Fourreau de contre-pointe | Diamètre 75 mm, course 180 mm, cône Morse 5 (MK5) |
| Puissance du moteur principal (S1/S6) | 7,5 / 9 kW (10 ch) |
| Puissance de la pompe d'arrosage | 0,1 kW |
| Dimensions | 3340 × 1150 × 1460 mm |
| Poids | 2940 kg |
| Équipement standard | Mandrin 3 mors PO3-315 mm / D8, mandrin 4 mors indépendants K72-400 mm / D8, jeu d'outils d'entretien, plateau 450 mm, lunette fixe pour Ø 180 mm, lunette à suivre pour Ø 120 mm, deux pointes, frein électromagnétique conforme CE, frein de broche électromécanique, huile Shell Tellus 46 déjà en place, avance rapide, système d'arrosage, éclairage halogène, roues de change, bac à copeaux, visualisation 3 axes |
