Fiche technique

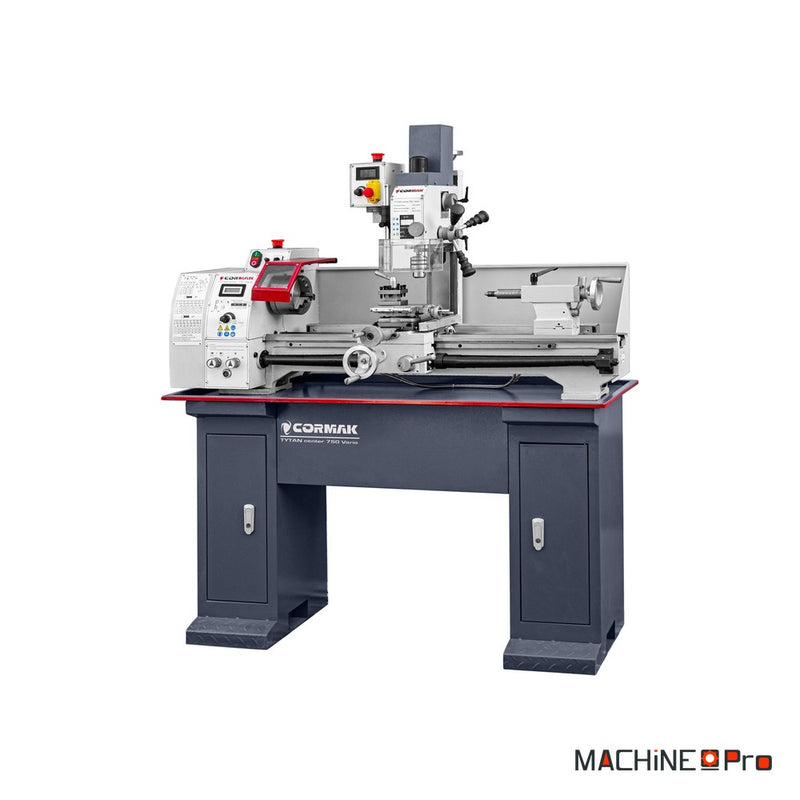

Combiné tour-fraiseuse CORMAK TYTAN Center 750 Vario
Réf. TYTAN Center 750 Vario
Le combiné tour-fraiseuse CORMAK TYTAN Center 750 Vario réunit un tour à métaux universel et une fonction de fraisage et de perçage sur un même bâti. Il s'adresse aux ateliers d'outillage et de mécanique, aux unités de production, aux écoles techniques et laboratoires et aux amateurs avancés. La pièce peut être tournée, percée, filetée, rainurée, chanfreinée ou usinée en angle sans être déplacée vers un autre poste. Côté tour, la machine accepte un diamètre de 250 mm au-dessus du banc et une distance entre pointes de 750 mm. Côté fraisage, la broche à cône CM2 perce jusqu'à 16 mm et la tête s'incline de 90 degrés de part et d'autre. Les deux broches disposent chacune de leur propre moteur à variation continue, 0,75/0,9 kW pour le tour et 0,6 kW pour la fraiseuse, alimentés en monophasé 230 V. La machine est fournie avec un jeu de 11 outils de tournage et une pointe tournante.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Mandrin 3 mors | 125 mm |
| Diamètre de tournage au-dessus du banc / du chariot transversal | 250 / 150 mm |
| Distance entre pointes | 750 mm |
| Largeur du banc | 135 mm |
| Alésage / cône de broche du tour | 29 mm / CM4 |
| Vitesse de broche du tour | Variation continue en 2 gammes, 50 à 1125 / 100 à 2250 tr/min |
| Filetages métriques | 18 pas, 0,2 à 3,5 mm |
| Filetages en pouces | 21 pas, 8 à 56 filets par pouce |
| Avance longitudinale | 6 avances, 0,07 à 0,4 mm/tr |
| Porte-outil / section d'outil maximale | 65 × 65 × 20 mm / 12 × 12 mm |
| Course des chariots supérieur / transversal / longitudinal | 70 / 130 / 630 mm |
| Contre-pointe | Fourreau Ø30 mm, course 70 mm, cône CM2 |
| Moteur du tour S1/S6 | 0,75/0,9 kW, 230 V |
| Diamètre de perçage maximal | 16 mm |
| Cône / course du fourreau de la broche de fraisage | CM2 / 50 mm |
| Inclinaison de la tête | -90° à +90° |
| Distance broche-colonne | 170 mm |
| Distance broche-table | 43 à 250 mm |
| Vitesse de broche de fraisage | 50 à 2250 tr/min |
| Rainures en T (nombre et taille) | 2 × 8 mm |
| Moteur de fraisage | 0,6 kW, 230 V |
| Dimensions (L × l × H) | 1350 × 580 × 1630 mm |
| Poids | 230 kg |
