Fiche technique
Accessoire pour Cintreuse CC60 NARGESA : Kit tube rond Schedule
Réf. 140-17-01-20001

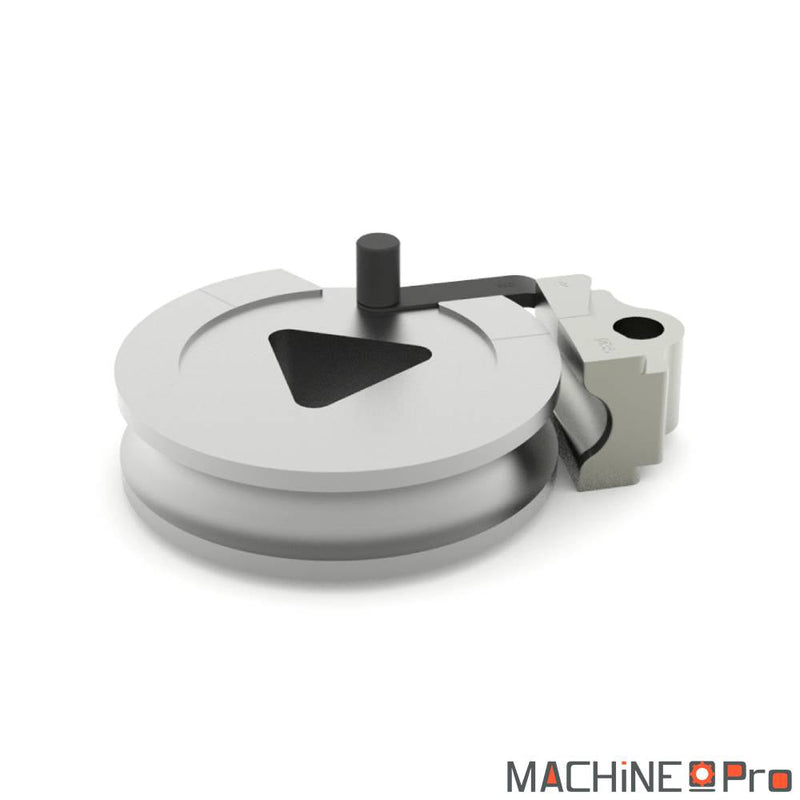

Rouleaux fabriqués en acier traité pour cintrer tous les types de tubes ronds de 3/8" à 2" Schedule sur cintreuse CC60 de Nargesa. Le jeu complet comprend une forme, une contre-forme et une bride avec goupille. Pour d'autres mesures, contacter le fabricant.
Caractéristiques techniques
| Pouces | Diam. Ext. | Rayon | SCH10 | SCH40 | SCH80 | SCH160 | Poids |
|---|---|---|---|---|---|---|---|
| 3/8" | ø17,10 mm | 60 mm | 1,65 mm | 2,31 mm | 3,20 mm | — | 4,22 kg |
| 1/2" | ø21,30 mm | 3D=63,9 mm | 2,11 mm | 2,77 mm | 3,73 mm | 4,78 mm | 3,56 kg |
| 3/4" | ø26,90 mm | 3D=80,1 mm | 2,11 mm | 2,87 mm | 3,91 mm | 5,56 mm | 6,74 kg |
| 1" | ø33,70 mm | 3D=101,1 mm | 2,77 mm | 3,38 mm | 4,55 mm | 6,35 mm | 11,18 kg |
| 1" 1/4 | ø42,40 mm | 3D=127,2 mm | 2,77 mm | 3,56 mm | 4,85 mm | 6,35 mm | 18,86 kg |
| 1" 1/2 | ø48,30 mm | 3D=144,9 mm | 2,77 mm | 3,68 mm | 5,08 mm | — | 27,05 kg |
| 2" | ø60,30 mm | 3D=180,9 mm | 2,77 mm | 3,91 mm | 5,54 mm | — | 45,75 kg |
| 2" 1/2 | ø73,00 mm | 3D=219 mm | 3,05 mm | 5,16 mm | 7,01 mm | — | 72,00 kg |
